Ampliamento scuola elementare

Saluzzo - Scuola Mario Musso - 2003

L’ampliamento si sviluppa all’interno dell’area di competenza della scuola, sul fronte est, con un organismo articolato planimetricamente a sfruttare la forma irregolare del sedime e con un volume, ad altezza crescente, che segue il declivio naturale del terreno.
Il nuovo corpo di fabbrica viene addossato al frontespizio dell’edificio esistente e si collega allo stesso in corrispondenza dell’ingresso alla scala del piano terreno e del livello rialzato.
L’edificio si articola quindi su di un solo piano suddiviso su due livelli altimetrici: il primo livello contiene l’atrio principale di accesso alla scuola ed un locale ad uso dei bidelli con funzioni di portineria; il secondo livello, raggiungibile dal piano rialzato della scuola, contiene un disimpegno di accesso a due vasti ambiti destinati, il primo, ad aula ed il secondo a spazio per le attività motorie con annesso locale ripostiglio.
Il nuovo corpo di fabbrica  che, ad est, segue il perimetro del sedime, si localizza in fregio al Vicolo delle Vigne; a sud e a nord si apre invece verso gli spazi a cortile interni.
La struttura dell’edificio è con scheletro in cemento armato, gli orizzontamenti che coprono superfici caratterizzate da luci di discreta dimensione, sono previsti con solette piene o con solai costituiti da tegoli prefabbricati Nella quasi totalità dello sviluppo del  perimetro, a partire dalle quote di spiccato,  i setti in calcestruzzo costituiscono anche il tamponamento perimetrale della costruzione.
La copertura delle porzione di ampliamento è prevista con tetti a struttura piana, coibentati e protetti con guaine nobilitate con lamina di rame.
La finitura delle fronti è realizzata con una facciata ventilata costituita da tegole bituminose protette con lamina di rame, posate mediante chiodatura su tavolato in multistrato di legno. Il supporto delle facciate ventilate è costituito da centine in carpenteria metallica leggera ancorate ai supporti in calcestruzzo.

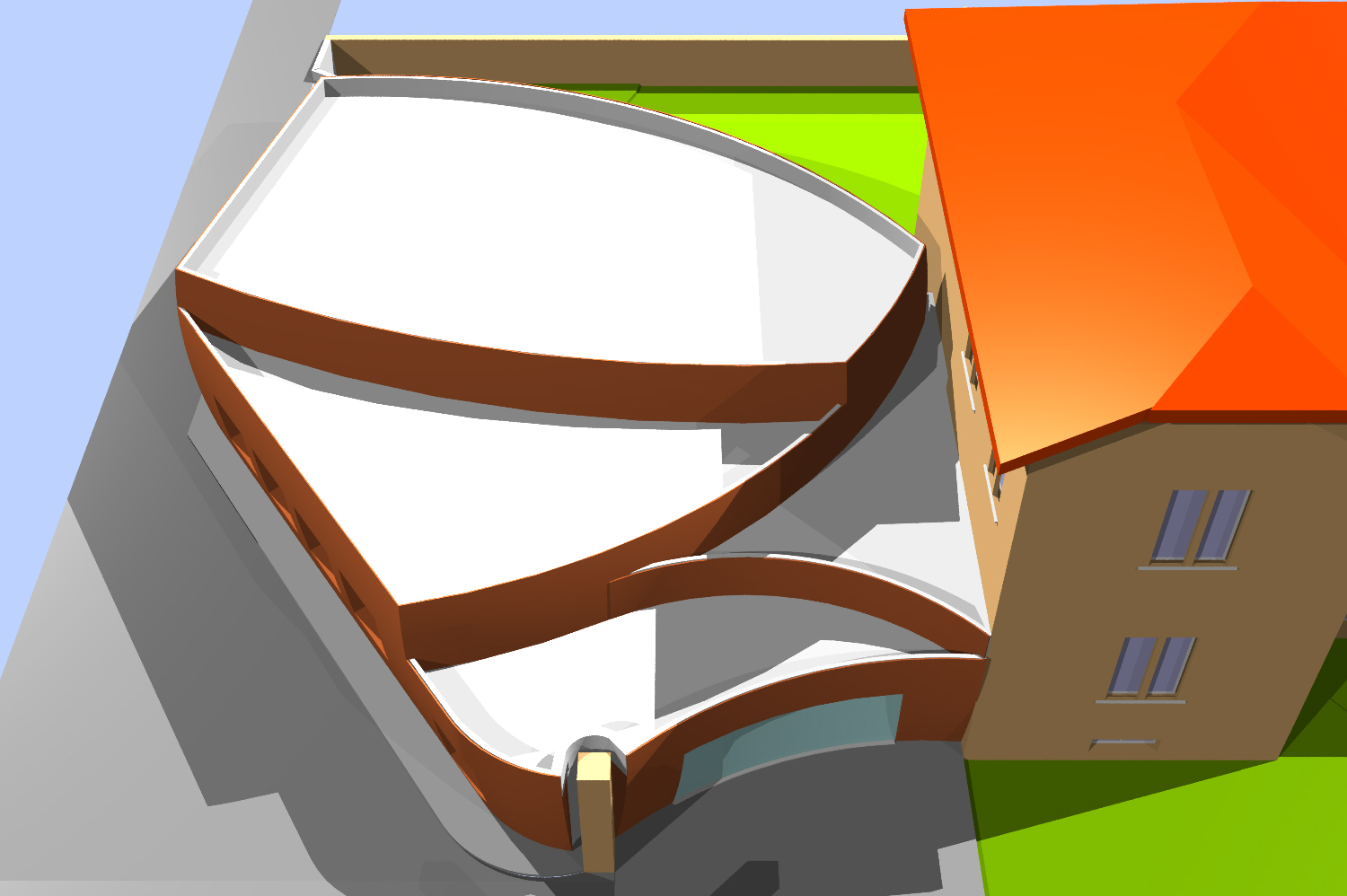

resa grafica coperture

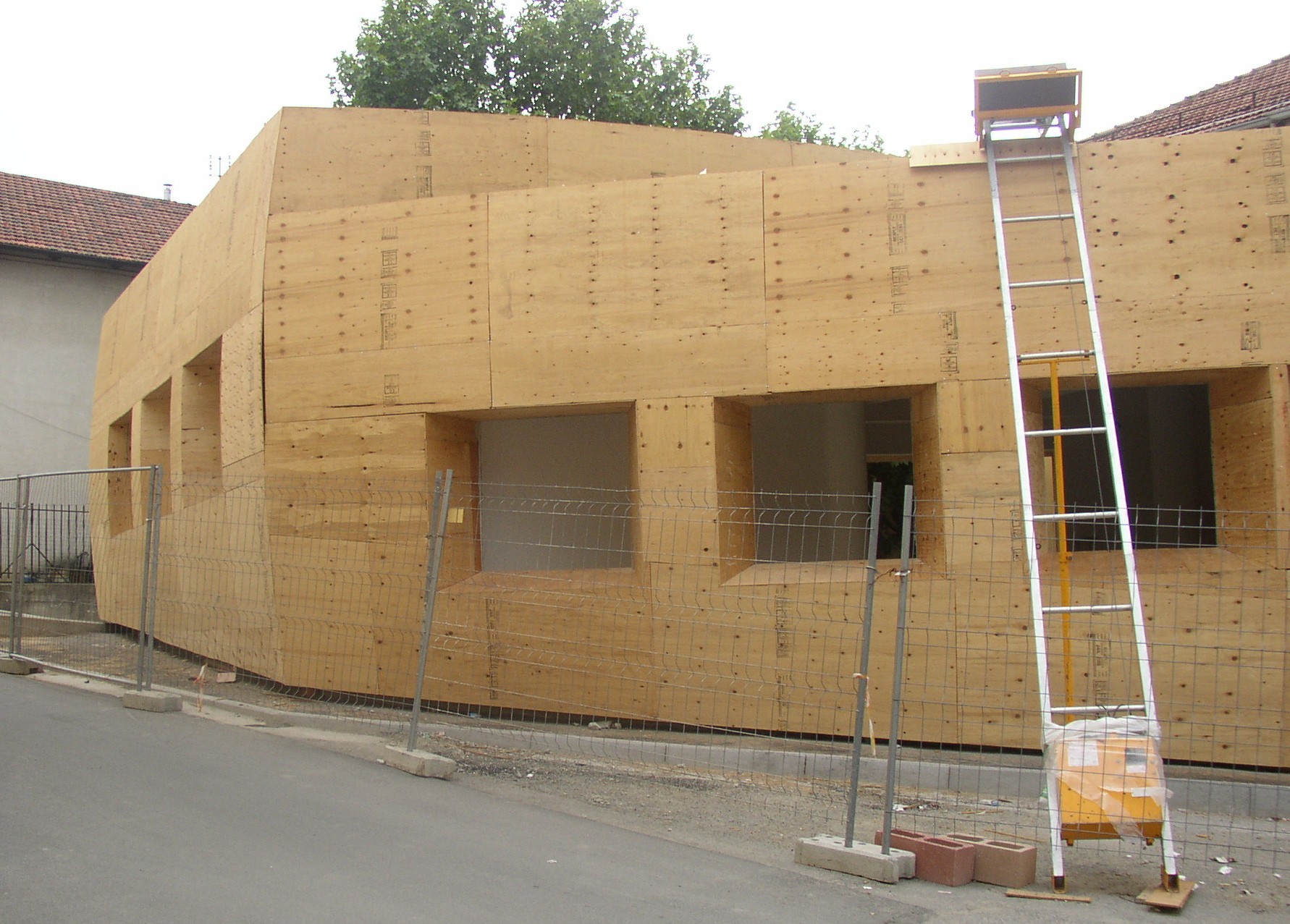

supporto playwood fronte
supporto playwood scorcio

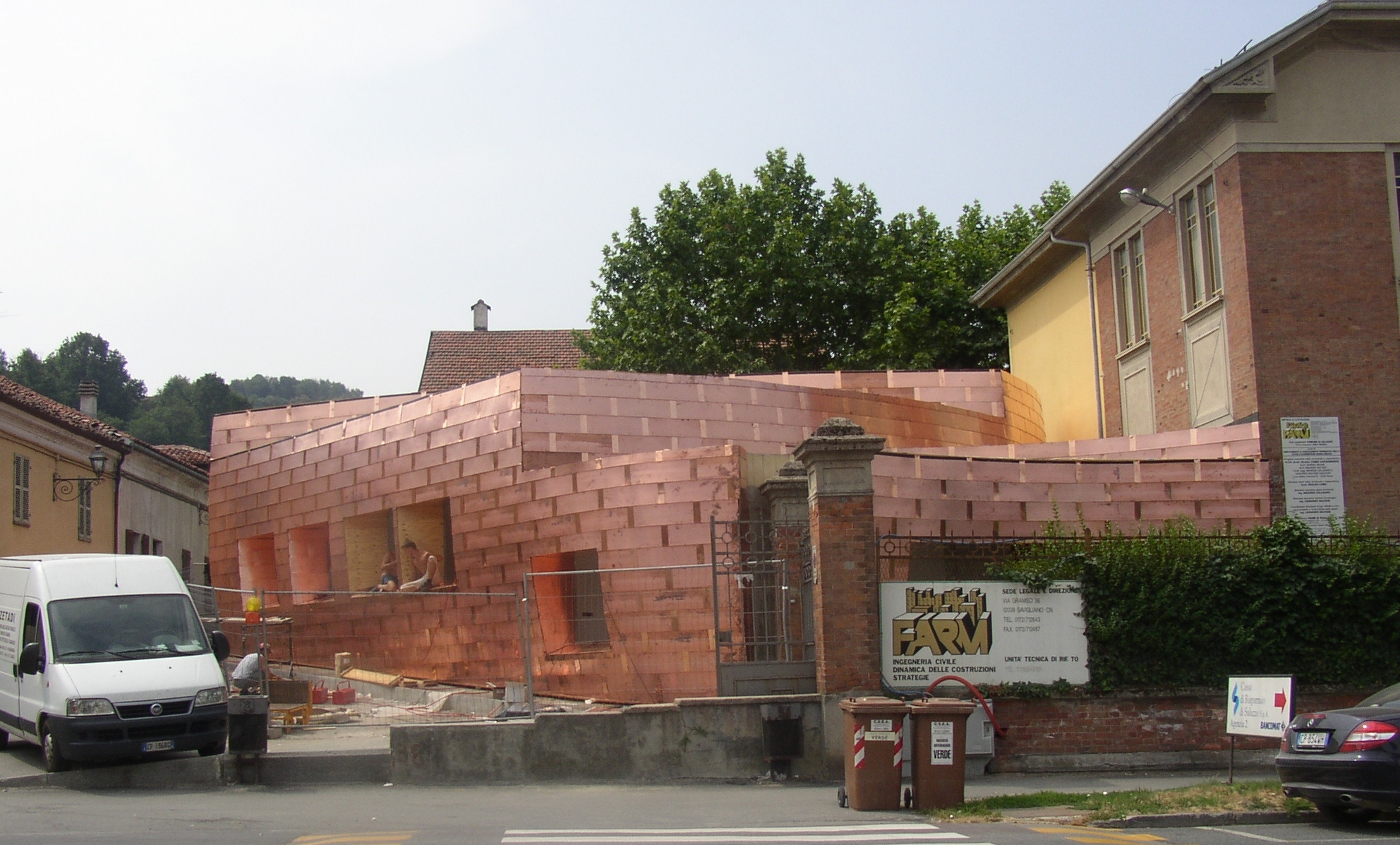

scandole in rame complessivo
scandole in rame scorcio
eseguito ingresso cortile
